Dźwigary stropowe drewniane do szalunków

Redakcja 2025-12-22 17:48 / Aktualizacja: 2026-01-23 23:44:10 | Udostępnij:

Stojąc na placu budowy i obserwując szalunek stropowy, szybko zdajesz sobie sprawę, jak kluczowe jest wybranie niezawodnych dźwigarów, które wytrzymają ogromny ciężar świeżego betonu – te drewniane konstrukcje niosą na sobie pełną odpowiedzialność za stabilność całego układu, a ich nośność zależy przede wszystkim od jakości pasów bocznych i solidnego środnika łączącego je w spójną belkę. Dźwigary te, wykonane zazwyczaj z drewna iglastego o wysokiej klasie wytrzymałości, projektowane są z uwzględnieniem rozstawu podpór, rozpiętości i obciążeń dynamicznych, co pozwala na optymalne przenoszenie sił ścinających i zginających bez deformacji czy pęknięć. W niniejszym artykule dokładnie przeanalizujemy ich rolę w systemach szalunkowych, szczegółową konstrukcję drewnianą – od klejonych pasów po wzmocnienia – oraz praktyczne zastosowania na budowach mieszkaniowych i przemysłowych, dzięki czemu zyskasz wiedzę niezbędną do świadomego wyboru przy zakupie lub wynajmie, minimalizując ryzyko awarii i koszty dodatkowe.

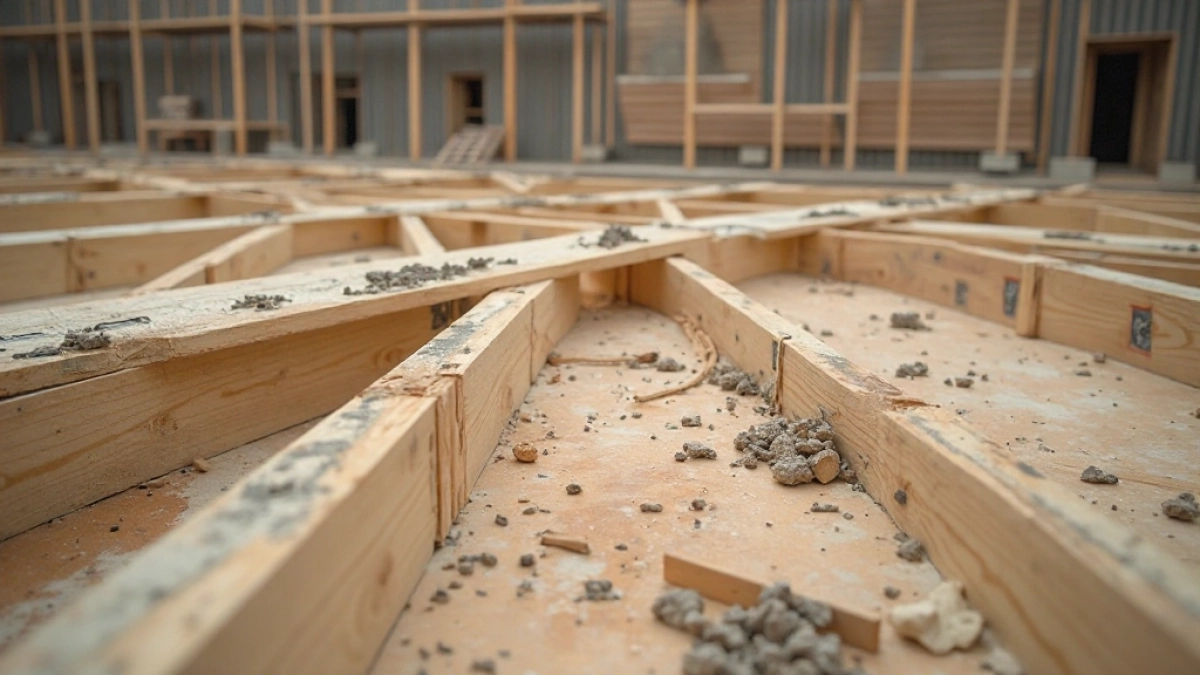

Dźwigary stropowe

Rola dźwigarów stropowych w szalunkach

Dźwigary stropowe pełnią funkcję nośną w systemach szalunkowych, przenosząc obciążenia z płyt szalunkowych na słupy lub ściany podporowe. Stanowią podstawowy element zarówno w prostych stropach, jak i skomplikowanych konstrukcjach wielopoziomowych. Ich zadaniem jest równomierne rozłożenie sił, co zapobiega odkształceniom i pęknięciom betonu w trakcie wylewania. Bez solidnych dźwigarów cały układ traci stabilność, narażając ekipę na ryzyko. W praktyce te elementy łączą powierzchnię roboczą z podparciem, minimalizując naprężenia.

W szalunkach betonowych dźwigary działają jak filtry obciążeń, absorbując siły ścinające i zginające. Są wszechstronne, pasując do różnych typów stropów, od monolitycznych po prefabrykowane. Ich rozmieszczenie określa się na podstawie obliczeń statycznych, uwzględniając rozstaw i długość przęsła. Dzięki temu prace postępują sprawnie, bez niepotrzebnych przestojów. Kluczowa jest precyzja montażu, by uniknąć koncentracji naprężeń w punktach styku.

Obok desek szalunkowych dźwigary tworzą szkielet, na którym opiera się masa świeżego betonu. W dużych obiektach stosuje się je w kombinacji z krawężnikami, wzmacniając brzegi. Ich rola wykracza poza nośność – zapewniają też geometrię stropu. Wybór odpowiednich dźwigarów przyspiesza demontaż po utwardzeniu betonu. Są niezastąpione w budownictwie mieszkaniowym i przemysłowym.

Zobacz także: Rozstaw Dźwigarów Stropowych: Optymalne Odległości

Budowa dźwigarów stropowych drewnianych

Drewniane dźwigary stropowe składają się z dwóch pasów wzdłużnych i środnika, połączonych klejem strukturalnym lub metalowymi złączami. Pasy górny i dolny przyjmują główne naprężenia rozciągające i ściskające, podczas gdy środnik przenosi siły ścinające. Materiał to zazwyczaj drewno iglaste, impregnowane przeciw wilgoci i insektom. Taka konstrukcja zapewnia lekkość przy wysokiej sztywności. Długość standardowa wynosi od 2 do 6 metrów, z możliwością cięcia na wymiar.

Proces produkcji zaczyna się od selekcji surowca o niskiej wilgotności, poniżej 14 procent. Pasy formuje się z listew o przekroju 40x80 mm, a środnik z płyty OSB lub sklejki wodoodpornej. Po sklejeniu całość kalibruje się pod kątem prostoliniowości. Wzmacniane końce zapobiegają pękaniu podczas transportu. Te elementy łączą prostotę z efektywnością, idealne do szalunków wielokrotnego użytku.

Elementy konstrukcyjne dźwigara

Zobacz także: Optymalne Obliczenia Dźwigarów z Drewna Klejonego - Klucz do Efektywnych Remontów Dźwig

  • Górny pas: odporny na ściskanie, zabezpieczony przed wilgocią.
  • Dolny pas: przenosi rozciąganie, wzmocniony włóknami.
  • Środnik: stabilizuje całość, redukuje ugięcia.
  • Złącza: klej fenolowy lub kołki, gwarantujące monolit.

Taka budowa pozwala na modulację, dostosowując dźwigary do niestandardowych kształtów stropów. Są lżejsze od stalowych odpowiedników, ułatwiając obsługę ręczną. Precyzja wykonania minimalizuje odpady na budowie.

Nośność dźwigarów stropowych

Nośność dźwigarów zależy od klasy drewna, długości i rozstawu, osiągając do 10 kN/m przy przęsłach 4-metrowych. Obliczenia opierają się na normach Eurokodu 5, uwzględniając współczynniki bezpieczeństwa. Dla betonu C25/30 dźwigar o rozstawie 50 cm wytrzymuje 300-500 kg/m². Testy laboratoryjne potwierdzają ich zdolność do pracy w warunkach dynamicznych. Wyższa jakość drewna podnosi parametr nawet o 20 procent.

W praktyce nośność spada pod wpływem wilgoci, dlatego impregnacja jest kluczowa. Dźwigary o profilu I-kształtowym przenoszą obciążenia lepiej niż lite belki. Rozstaw elementów wpływa na efektywność – gęstszy układ zwiększa nośność punktową. Producent podaje tabele nośności dla różnych konfiguracji. To pozwala projektantom optymalizować układ bez nadmiaru materiału.

Wykres ilustruje spadek nośności wraz z długością, podkreślając potrzebę krótszych dźwigarów w dużych stropach. Takie dane pomagają w planowaniu.

Zastosowanie dźwigarów stropowych

Dźwigary stropowe sprawdzają się w wylewaniu stropów monolitycznych w budynkach mieszkalnych i biurowych. Są zarówno w małych inwestycjach, jak i wielkich halach przemysłowych. Nadają się do stropów gęstożebrowych, gdzie łączą się z płytami traconymi. W modernizacjach wspomagają tymczasowe szalunki. Ich uniwersalność pozwala na szybką adaptację do krzywizn i nachyleń.

W budownictwie mostowym dźwigary podpierają segmenty prefabrykatów podczas montażu. W tunelach tworzą szalunki ścienne, przenosząc obciążenia boczne. Dla stropów o dużych rozpiętościach stosuje się je w systemach modułowych. Łatwość demontażu czyni je ekonomicznymi w cyklach wielokrotnych. Pasują do obu metod – ręcznej i mechanicznej.

Zastosowanie obejmuje też tarasy i balkony, gdzie nośność musi być precyzyjna. W połączeniu z podporami teleskopowymi tworzą stabilny zestaw. Są idealne dla ekip szukających niezawodności bez komplikacji.

Trwałość dźwigarów stropowych

Trwałość drewnianych dźwigarów zależy od jakości impregnacji i przechowywania, osiągając 100-200 cykli użycia. Wysokiej klasy fenolowe kleje odporne są na cykle mokro-suche. Drewno sosnowe C24 zapewnia stabilność przez lata. Regularna kontrola końców zapobiega mikropęknięciom. Precyzyjna produkcja minimalizuje wady ukryte.

W warunkach wilgotnych trwałość spada o 30 procent bez ochrony, dlatego zalecana jest powłoka bitumiczna. Dźwigary przechowywane w suchym magazynie zachowują parametry dłużej. Wymiana środnika po zużyciu przedłuża żywotność. To czyni je opłacalnymi w porównaniu do jednorazowych rozwiązań. Z doświadczeń branżowych wynika, że dobre dźwigary służą dekadami.

Czynniki zewnętrzne jak UV czy grzyby redukują trwałość, ale impregnacja PU chroni skutecznie. Testy starzeniowe potwierdzają ich niezawodność. Wybór certyfikowanych produktów gwarantuje długoterminową wartość.

Bezpieczeństwo dźwigarów stropowych

Bezpieczeństwo zapewniają certyfikaty CE i atesty nośności, potwierdzające zgodność z normami PN-EN. Montaż z łącznikami skręcanymi zapobiega ślizgom. Dźwigary oznaczane są maksymalnym obciążeniem, co ułatwia kontrolę. Wypadki wynikają głównie z błędów ludzkich, nie wad materiałowych. Regularne przeglądy przed użyciem to podstawa.

W systemach z dźwigarami ryzyko ugięcia spada poniżej 1/300 rozpiętości. Połączenia z podporami muszą być sztywne, unikając luzów. Szkolenia ekip podkreślają znaczenie rozstawu. Te elementy minimalizują awarie, chroniąc życie i zdrowie. Bezpieczeństwo to suma detali – od drewna po montaż.

Ubezpieczenie gwarancyjne producentów dodaje spokoju. W dużych projektach stosuje się monitoring obciążeń. Dźwigary drewniane są bezpieczniejsze od metalowych w pożarach dzięki niższej przewodności ciepła.

Wszechstronność dźwigarów stropowych

Dźwigary stropowe pasują do szalunków zarówno ściennych, jak i stropowych, dzięki regulowanym długościom. Są wykorzystywane na budowach na całym świecie, od Europy po Azję. Lekkość ułatwia transport i magazynowanie. Modułowa budowa pozwala na kombinacje z innymi elementami. Idealne dla firm szukających elastyczności.

W ofertach hurtowych dostępne są w dużych ilościach, z rabatami przy zamówieniach online dwóch głównych typów. Wszechstronność objawia się w adaptacji do nieregularnych kształtów. Nadają się do wynajmu na krótkie projekty. To elementy, które przyspieszają prace bez kompromisów. Ich prostota czyni je dostępnymi dla każdego wykonawcy.

Zarówno w nowych budowach, jak i remontach dźwigary sprawdzają się doskonale. Łączą tradycję drewna z nowoczesnymi wymaganiami. Wybór ich otwiera drzwi do efektywnych rozwiązań.

Pytania i odpowiedzi: Dźwigary stropowe

  • Czym są dźwigary stropowe?

    Dźwigary stropowe stanowią podstawowy element szalunków stosowany przy formowaniu stropów i ścian betonowych. Są wszechstronne i wykorzystywane zarówno w prostych, jak i zaawansowanych konstrukcjach budowlanych na placach budowy na całym świecie.

  • Jakie jest główne zadanie dźwigarów stropowych?

    Ich głównym zadaniem jest przenoszenie obciążeń z powierzchni roboczej na elementy podpierające. Służą jako filtry obciążeń w systemach szalunkowych, minimalizując ryzyko awarii i odpowiadając za utrzymanie stabilności całego układu szalunkowego.

  • Z czego zbudowane są drewniane dźwigary stropowe?

    W konstrukcjach drewnianych opierają się na połączeniu pasów i środnika, co zapewnia wysoką nośność i odporność na zginanie.

  • Jakie cechy decydują o trwałości dźwigarów stropowych i gdzie je nabyć?

    Trwałość i niezawodność zależą przede wszystkim od jakości materiału oraz precyzji produkcji. Są dostępne w ofertach hurtowych z rabatami, umożliwiając zamówienia online dla 2 głównych produktów, w tym drewnianych dźwigarów do szalunków stropowych.
