Dźwigar kratowy: budowa i zastosowanie w rusztowaniach

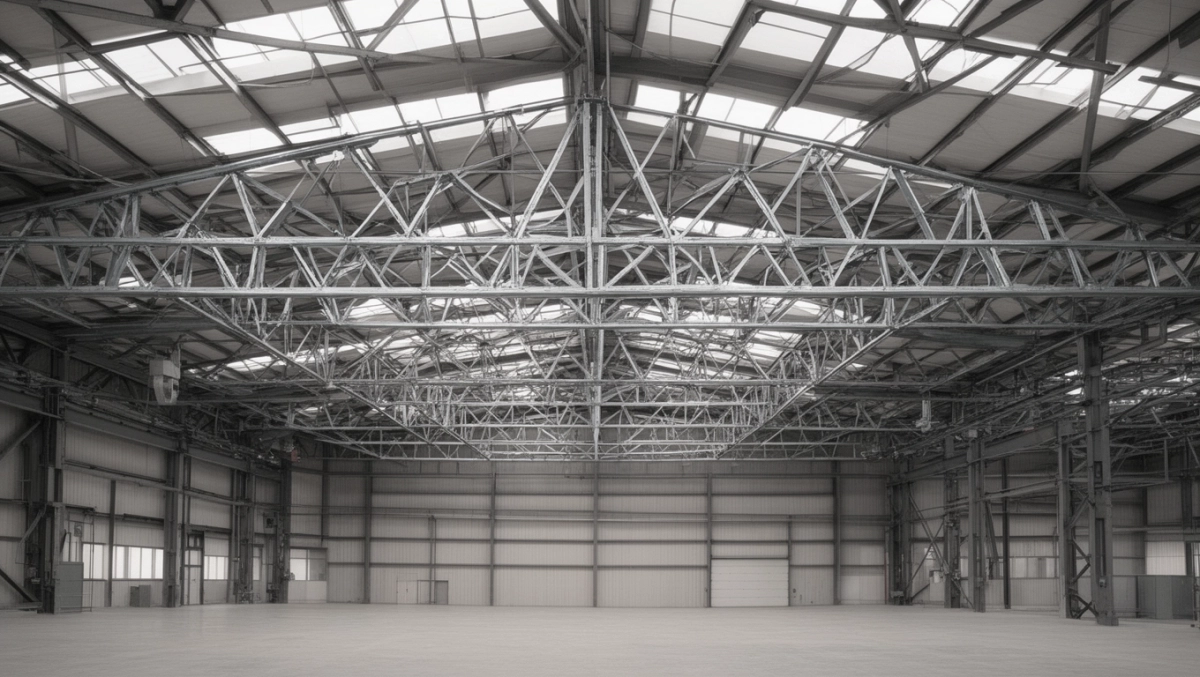

Budując dach hali przemysłowej czy platformę roboczą, dźwigar kratowy szybko okazuje się nieocenionym sojusznikiem dzięki wyjątkowej kombinacji wysokiej wytrzymałości i niskiej masy własnej. Wykonany zazwyczaj ze stali wysokowytrzymałej lub lekkiego aluminium, ten element konstrukcyjny efektywnie przenosi ciężkie obciążenia na rozpiętościach nawet powyżej 50 metrów, co znacząco redukuje całkowity ciężar całej struktury i obniża koszty fundamentów. Jego budowa opiera się na kratowej sieci prętów i węzłów, z kluczowymi parametrami takimi jak wysokość profilu (od 1 do 5 metrów), maksymalna rozpiętość (do 100 metrów) oraz średnica rur (20–200 mm), dostosowanymi do specyficznych obciążeń dynamicznych i statycznych. Szerokie zastosowanie dźwigarów kratowych obejmuje nie tylko hale magazynowe i produkcyjne, ale także tymczasowe namioty eventowe, obejścia mostowe czy rusztowania wielopoziomowe, czyniąc je uniwersalnym rozwiązaniem w nowoczesnym budownictwie inżynieryjnym.

• Budowa dźwigara kratowego
• Dane techniczne dźwigara kratowego
• Zastosowanie dźwigara kratowego
• Nośność dźwigara kratowego
• Montaż dźwigara kratowego
• Warianty dźwigara kratowego
• Mocowanie dźwigara kratowego
• Pytania i odpowiedzi o dźwigarze kratowym

Budowa dźwigara kratowego

Dźwigar kratowy składa się z pasa górnego i dolnego w formie dwóch poziomych rur o średnicy zewnętrznej 48,3 mm. Pionowe słupki z identycznych rur łączą te pasy, tworząc kratownicę. Struktura ta rozkłada siły równomiernie, zwiększając wytrzymałość. Materiały jak stal lub aluminium zapewniają odporność na korozję.

Kratowa konstrukcja redukuje masę przy zachowaniu sztywności. Każdy słupek jest spawany lub nitowany precyzyjnie. Górny pas przyjmuje obciążenia ściskające, dolny rozciągające. To pozwala na efektywne przenoszenie momentów zginających.

W aluminiowych wariantach rury są lżejsze o 60 proc. Stalowe lepiej znoszą ekstremalne warunki. Oba typy spełniają normy budowlane. Precyzja wykonania gwarantuje długowieczność.

Zobacz także: Optymalne Obliczenia Dźwigarów z Drewna Klejonego - Klucz do Efektywnych Remontów Dźwig

Dane techniczne dźwigara kratowego

Standardowa średnica rur wynosi 48,3 mm we wszystkich elementach. Wysokość kratownicy oscyluje od 0,5 do 1,5 m, zależnie od modelu. Rozpiętość sięga do 10 m bez podpór pośrednich. Grubość ścianki rur to 3-4 mm.

Dane te pochodzą z norm branżowych. Waga liniowa stalowego to ok. 20 kg/m. Aluminiowy waży połowę. Tolerancje wymiarowe nie przekraczają 1 mm.

Zastosowanie dźwigara kratowego

Dźwigary kratowe podtrzymują dachy hal przemysłowych na dużych rozpiętościach. W namiotach tworzą lekkie zadaszenia odporne na wiatr. Obejścia i platformy robocze zyskują stabilność dzięki nim. Służą też do przewieszeń nad bramami w rusztowaniach.

Zobacz także: Dźwigar Kratowy Stalowy - Kluczowe Informacje i Zastosowania w Remontach Dźwigów

W konstrukcjach tymczasowych jak place budowy umożliwiają nietypowe zadaszenia. Montowane na konsolach, tworzą platformy. W halach magazynowych nośą panele dachowe. Wszechstronność czyni je nieodzownymi.

Aluminiowe wersje idealne do mobilnych namiotów. Stalowe sprawdzają się w stałych halach. Oba typy adaptują się do terenu. Zwiększają bezpieczeństwo pracy na wysokości.

Nośność dźwigara kratowego

Kratowa struktura zapewnia wysoką nośność, nawet 5 kN/m przy rozpiętości 6 m. Rozkłada obciążenia osiowo, minimalizując ugięcia. Stalowe modele wytrzymują 10 ton punktowo. Aluminium – 6 ton.

Nośność zależy od rozstawu słupków, co optymalizuje projekt. Normy PN-EN 12811 definiują limity. Testy laboratoryjne potwierdzają wartości. W praktyce przenoszą śnieg i wiatr bez deformacji.

Montaż dźwigara kratowego

Montaż zaczyna się od wypoziomowania podpór. Dźwigar opiera się na konsolach lub słupach rusztowaniowych. Łączenia kołkowe lub klinowe zapewniają szybki skład. Zawsze stosuj poziomnicę.

• Sprawdź zgodność wymiarów przed podniesieniem.
• Użyj dźwigu do pozycjonowania.
• Zabezpiecz przed przesunięciem taśmami.
• Dokonaj kontroli wizualnej złącz.

Cały proces trwa poniżej godziny na element. Zespoły dwuosobowe radzą sobie efektywnie. Bezpieczeństwo priorytetem przy pracy na wysokości.

Warianty dźwigara kratowego

Dostępne stalowe do ciężkich obciążeń i aluminiowe do lekkich konstrukcji. Długości standardowe: 3, 4,5, 6 m. Wysokości od 0,7 do 1,5 m. Personalizacja pod projekt możliwa.

Stal ocynkowana chroni przed rdzą. Aluminium anodowane lśni latami. Oba warianty modułowe. Łatwo łączą się w ciągi.

Mocowanie dźwigara kratowego

Mocowanie na kołkach do konsol rusztowaniowych. Śruby M12 zapewniają sztywność. W halach kotwy chemiczne do podłoża. Zawsze stosuj podkładki.

W namiotach taśmy zaciskowe do ram. Na platformach złącza skrętne. Mocowanie dostosuj do obciążeń dynamicznych. Regularne przeglądy przedłużają żywotność.

Pytania i odpowiedzi o dźwigarze kratowym

• Co to jest dźwigar kratowy?

  Dźwigar kratowy to podłużny element konstrukcyjny służący do podtrzymywania całej konstrukcji rusztowaniowej, składający się z pasa górnego i dolnego w formie dwóch poziomych rur o średnicy zewnętrznej 48,3 mm, połączonych pionowymi słupkami z rur o tej samej średnicy.

• Do czego służy dźwigar kratowy?

  Służy głównie do wykonywania przewieszeń nad wjazdami bramowymi, platform, zadaszeń oraz nietypowych konstrukcji rusztowaniowych, w tym montowanych na konsolach budowlanych, dzięki wysokiej nośności kratowej struktury przenoszącej obciążenia w warunkach budowlanych.

• Jakie są parametry techniczne dźwigaru kratowego?

  Charakteryzuje się rurami o średnicy zewnętrznej 48,3 mm dla pasów górnego, dolnego i pionowych słupków, co zapewnia wytrzymałość i wszechstronność w zastosowaniach do dachów hal, namiotów, obejść i platform roboczych.

• Gdzie stosuje się dźwigary kratowe?

  Stosuje się je w rusztowaniach budowlanych do podtrzymywania konstrukcji nad bramami, platformami i zadaszeniami, a także w realizacjach inżynieryjnych wymagających efektywnego przenoszenia obciążeń, w wariantach stalowych lub aluminiowych.
