Stalowe dźwigary dachowe — jak przekryć halę szybko i bez ekipy murarskiej?

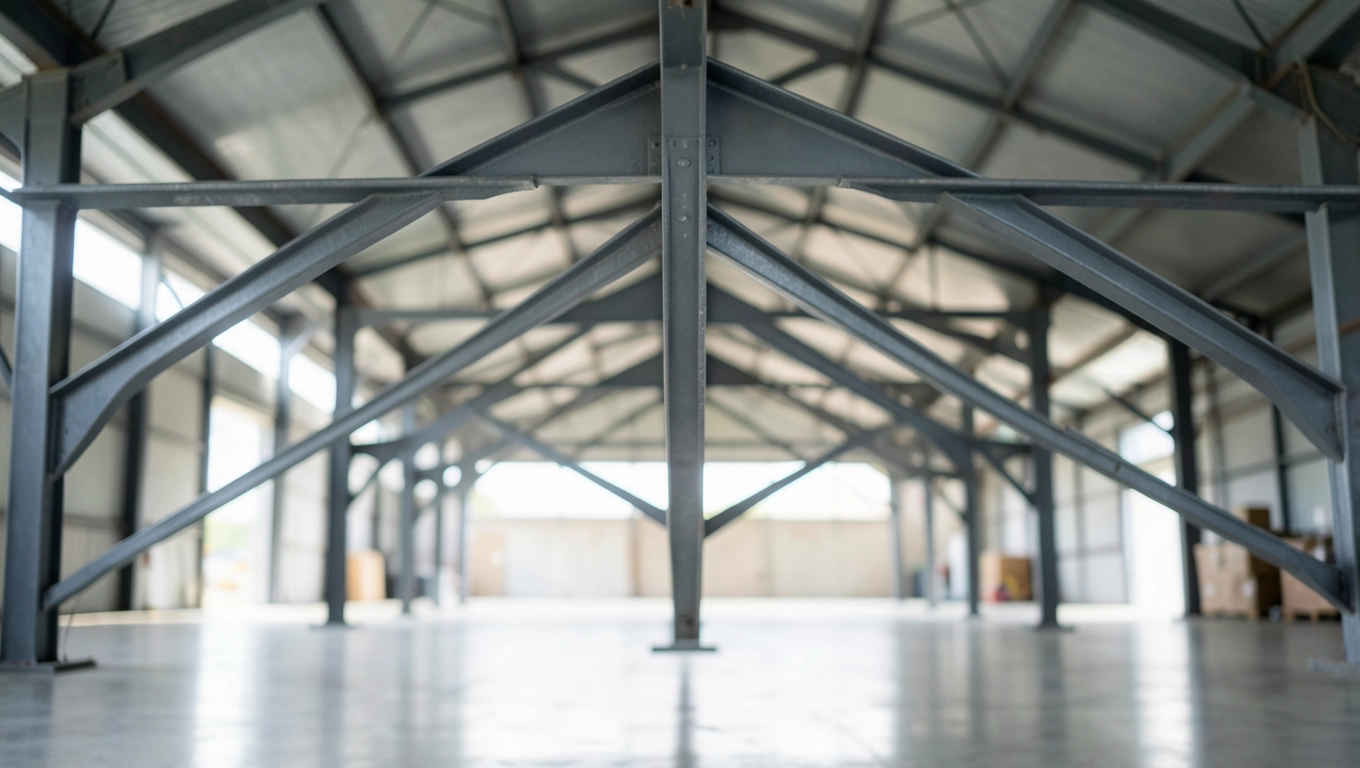

Stalowy dźwigar dachowy to kręgosłup nowoczesnej hali lekki, wytrzymały, montowany w ciągu dni, nie tygodni. Właśnie dlatego inwestorzy coraz częściej porzucają ciężkie więźby drewniane i żelbetowe stropy na rzecz kratownic ze stali S235 lub S355. Poniżej znajdziesz pełny przewodnik po budowie, kosztach, zabezpieczeniach antykorozyjnych oraz realnych scenariuszach zastosowania bez marketingowego szumu, za to z konkretnymi liczbami i odwołaniami do norm.

• Budowa dźwigara kratowego stalowego krok po kroku
• Koszty i czas montażu dźwigarów stalowych na halę
• Dźwigar stalowy na stary dach termomodernizacja bez wyburzania
• Najczęstsze błędy przy wyborze dźwigarów dachowych
• Standardy i regulacje prawne

Budowa dźwigara kratowego stalowego krok po kroku

Kratownica stalowa to układ prętów połączonych w węzłach, w którym górne i dolne pasy przenoszą siły rozciągające i ściskające, a krzyżulce rozkładają obciążenia na boki. Dzięki temu cała konstrukcja waży od 25 do 45 kg/m² przy rozpiętości 18-24 m kilkukrotnie mniej niż analogiczny strop żelbetowy. Kluczowe profile to najczęściej rury kwadratowe 80×80×4 mm lub dwuteowniki IPE 160, łączone spawami lub śrubami na blachy węzłowe.

Proces produkcyjny zaczyna się od cięcia CNC laserowego, co gwarantuje tolerancję ±1 mm. Następnie pręty trafiają na spawarkę MIG/MAG w osłonie argonu, gdzie drut spawalniczy stapia się z krawędziami stali. Po ostygnięciu węzły przechodzą kontrolę wizualną oraz badania ultradźwiękowe zgodnie z PN-EN 1090-2 to norma, która dopuszcza konstrukcje stalowe do klasy EXC3, czyli hal produkcyjnych i magazynów.

Trzecim etapem jest cynkowanie ogniowe w temperaturze 450°C, gdzie stal zanurzona w cynku tworzy warstwę o grubości 70-120 µm. Powłoka ta działa katodowo chroni stal nawet po drobnych zarysowaniach, bo cynk „poświęca się" pierwszy, utleniając zamiast żelaza. Bez tego zabezpieczenia dźwigar w agresywnym środowisku (np. obora, zakład chemiczny) pokryłby się rdzą w ciągu 3-5 lat.

Elementy nośne systemu

Oprócz samych kratownic w skład dachu wchodzą płatwie Z profile gięte na zimno o wysokości 180-300 mm, rozstawione co 1,5-2,5 m. To one przejmują obciążenie z blachy trapezowej i przekazują je na pasy górny dźwigarów. Płatwie Z łączy się z kratownicą przez łączniki kątowe lub wkręty samogwintujące, co pozwala regulować geometrię bez spawania na wysokości.

Stężenia wiatrowe i montażowe to najczęściej pręty okrągłe Ø16 lub Ø20 mm, pracujące jako ściągi. Rozmieszczenie ich w polach skrajnych i co czwartym polu pośrednim gwarantuje stateczność przestrzenną hali bez nich dach mógłby „złożyć się" jak scyzoryk przy silnym wietrze bocznym. Całość wieńczy obróbka blacharska z papy termozgrzewalnej lub membrany paroprzepuszczalnej.

Wybór poszycia dachowego

Blacha trapezowa T50 to klasyka dla hal nieogrzewanych kosztuje od 45 do 65 zł/m², waży 5-7 kg/m² i montuje się ją na wkręty farmerskie z podkładką EPDM. Płyta warstwowa z rdzeniem PIR lub wełną mineralną (grubość 100-150 mm) droższa o 80-120 zł/m², ale zapewnia współczynnik U już od 0,18 W/m²K, spełniając wymogi Warunków Technicznych 2021 dla obiektów ogrzewanych.

Kiedy nie wybrać blachy trapezowej? Gdy hala ma temperaturę wewnętrzną powyżej 12°C i jednocześnie nie planujesz osobnej warstwy wełny na stropie wtedy punkt rosy wypadnie wewnątrz konstrukcji i pojawi się kondensacja. W takim wypadku płyta warstwowa z fabrycznym rdzeniem eliminuje problem, bo paroizolacja jest już wbudowana w panel.

Koszty i czas montażu dźwigarów stalowych na halę

Cena dźwigarów stalowych waha się od 280 do 520 zł/m² gotowej konstrukcji z montażem, w zależności od rozpiętości, obciążenia śniegiem i regionu Polski. Strefa śniegowa III (Kraków, Rzeszów) podnosi koszt o 8-12% względem strefy I (Gdańsk, Szczecin), bo trzeba zastosować cięższe profile lub gęstszy rozstaw kratownic.

Sam montaż na placu budowy trwa zaskakująco krótko, bo 80% elementów powstaje w hali produkcyjnej. Dźwigar o masie 1,2 tony i długości 24 m wjedzie na budowę na naczepie, a ekipa z żurawiem samojezdnym ustawi go w ciągu 2-3 godzin. Kompletna hala 500 m² zamyka się w 2-3 tygodniach montażu, jeśli fundamenty są gotowe to tempo nieosiągalne dla drewna czy żelbetu.

Od czego zależy końcowa cena? Poza rozpiętością ogromne znaczenie ma kształt dachu dach jednoskosny (pilotowy) zużywa mniej stali niż dwuspadowy z kalenicą, bo brak elementów szczytowych. Istotny jest też dostęp do placu budowy: wąska brama w mieście oznacza konieczność dzielenia dźwigarów na mniejsze segmenty i łączenia ich śrubami na wysokości, co podnosi koszt robocizny o 15-25%.

Wykończenie antykorozyjne ma wpływ nie tylko na trwałość, ale i na budżet. Cynkowanie ogniowe kosztuje 12-18 zł/kg konstrukcji, malowanie podkładem epoksydowym 8-14 zł/kg, a system duplex (cynk + farba poliuretanowa) 20-28 zł/kg. W środowiskach agresywnych (chlewnia, zakład galwanizerni) wyłącznie duplex daje gwarancję powyżej 25 lat bez remontu.

Dźwigar stalowy na stary dach termomodernizacja bez wyburzania

Stary dach na blasze trapezowej z lat 70. często ma zbyt małą nośność na warstwę docieplenia, a wymiana całej konstrukcji oznacza wyłączenie obiektu z produkcji na wiele tygodni. Rozwiązanie polega na wstawieniu nowych dźwigarów stalowych tuż nad istniejącym poszyciem między nimi układa się wełnę mineralną 200 mm, a całość zamyka membraną wysokoparoprzepuszczalną i nową blachą T50.

Procedura zaczyna się od audytu istniejącej konstrukcji inwentaryzacji, badań ultradźwiękowych spawów, sprawdzenia korozji śrub. Dopiero na tej podstawie projektant dobiera rozstaw i przekrój nowych kratownic. Często okazuje się, że stare płatwie drewniane można wykorzystać jako dodatkowy stężenia, obniżając koszt inwestycji o 10-15%.

Największą zaletą tej metody jest brak konieczności rozbierania starego pokrycia pracownicy mogą dalej funkcjonować pod dachem, bo montaż odbywa się od zewnątrz. Jedynym ograniczeniem jest nośność ścian i stropów, które muszą przenieść dodatkowe 15-25 kg/m² w stosunku do stanu pierwotnego. Gdy konstrukcja wsporcza jest żelbetowa, zwykle nie ma problemu.

Efekty termomodernizacji widoczne są natychmiast na rachunkach za ogrzewanie spadek zużycia gazu o 35-50% w pierwszym sezonie grzewczym. Hala produkcyjna 800 m² zyskuje współczynnik U z poziomu 1,8 W/m²K (dach nieocieplony) do około 0,22 W/m²K, co spełnia wymogi programu „Czyste Powietrze" i pozwala uzyskać dotację sięgającą 40-70% kosztów kwalifikowanych.

Scenariusze inwestycyjne

Nowy obiekt produkcyjny o powierzchni 1200 m² i rozpiętości 24 m bez podparcia wewnętrznego to typowe zadanie dla dźwigarów stalowych. Koszt całkowity konstrukcji dachu wraz z płatwiami, stężeniami i blachą trapezową wynosi 380-460 zł/m², a czas realizacji od wbicia pierwszej łopaty do oddania hali zamyka się w 12-16 tygodniach.

Modernizacja starej obory na suszarnię zboża wymaga innego podejścia kluczowe staje się odprowadzenie wilgoci i paroizolacja od strony wewnętrznej. Tu sprawdza się płyta warstwowa z rdzeniem PIR 120 mm, montowana bezpośrednio na dźwigarach kratowych. Koszt wzrasta do 520-640 zł/m², ale zyskujemy obiekt o klasie energetycznej A i możliwość suszenia ziarna przez całą dobę bez strat ciepła.

Najczęstsze błędy przy wyborze dźwigarów dachowych

Pierwsza pułapka to brak projektu indywidualnego kupowanie dźwigarów z katalogu producenta bez obliczeń statycznych dla konkretnej lokalizacji. Norma PN-EN 1991-1-3 wymaga uwzględnienia strefy śniegowej i wiatrowej, a te różnią się nawet o 60% między Zakopanem a Szczecinem. Oszczędność 8-12 tys. zł na projekcie oznacza ryzyko zawalenia lub konieczność wzmocnień za 50-80 tys. w drugim roku użytkowania.

Drugi błąd to oszczędzanie na cynkowaniu i wybór wyłącznie malowania podkładowego. Farba epoksydowa bez cynku chroni stal tylko mechanicznie gdy pojawi się rysa, rdza wędruje pod powłoką i w ciągu 2-3 lat masz perforację. Cynkowanie ogniowe kosztuje więcej na starcie, ale jego żywotność przekracza 40 lat w środowisku wiejskim i 25 lat w miejskim.

Trzecia kwestia to zły dobór płatwi zbyt rzadki rozstaw (powyżej 2,5 m) powoduje uginanie się blachy trapezowej pod śniegiem, a zbyt gęsty (poniżej 1,2 m) marnuje stal i podnosi koszt bez realnego zysku wytrzymałościowego. Optymalny rozstaw płatwi Z200 to 1,8-2,2 m przy obciążeniu śniegiem do 1,2 kN/m².

Czwartym grzechem jest rezygnacja ze stężeń wiatrowych „bo dach stoi i tak". Te elementy nie przenoszą obciążeń grawitacyjnych ich rolą jest usztywnienie konstrukcji w kierunku podłużnym i poprzecznym. Brak stężeń przy silnym wietrze bocznym (np. hala na otwartej działce) prowadzi do przesunięcia dźwigarów o kilkanaście centymetrów i pękania poszycia.

Piąty błąd to brak badań spawalniczych lub wykonywanie ich „na oko". PN-EN 1090-2 wymaga badań wizualnych 100% spawów, a w klasie EXC2 także badań penetracyjnych 10% węzłów. Tani wykonawca, który oferuje konstrukcję 30% poniżej rynkowej ceny, prawie zawsze pomija te procedury efekt widoczny jest dopiero podczas prób odbiorowych lub ekspertyzy powypadkowej.

Szóstym częstym problemem jest montaż bez projektu rusztowań i planu BHP. Dźwigary o masie 1-2 ton montowane na wysokości 8-10 m wymagają żurawia o udźwigu minimum 50 ton, a przepisy BHP nakazują strefy wyłączenia ruchu pod pracami. Pominięcie tego etapu kończy się w najlepszym razie opóźnieniami, w najgorszym wypadkiem i odpowiedzialnością karną kierownika budowy.

Siódma pułapka to pomijanie ekspertyzy istniejącego obiektu przy termomodernizacji. Inwestor zakłada, że „dach jest, to go tylko docieplimy", a tymczasem stare płatwie mogą mieć korozję sięgającą 30% przekroju. Bez badań ultradźwiękowych grubości blachy nie dowiesz się, czy konstrukcja udźwignie dodatkowe 40 kg/m² wełny i nowego poszycia.

Checklist przed inwestycją

• Mapa stref śniegowych i wiatrowych dla działki (norma PN-EN 1991)
• Projekt budowlany z obliczeniami statycznymi podpisany przez uprawnionego projektanta
• Wybór zabezpieczenia antykorozyjnego adekwatnego do środowiska (cynk, malowanie, duplex)
• Specyfikacja poszycia z uwzględnieniem klasy odporności ogniowej
• Harmonogram montażu z planem BHP i organizacją placu
• Certyfikaty Zakładowej Kontroli Produkcji wg PN-EN 1090-1

Kiedy stalowy dźwigar dachowy nie jest najlepszym wyborem? W obiektach zabytkowych, gdzie nadzór konserwatora zabrania widocznych elementów metalowych, oraz w budynkach mieszkalnych o wymaganej klasie odporności ogniowej REI60 bez dodatkowych okładzin gipsowo-kartonowych koszty zabezpieczeń ogniochronnych mogą wtedy przewyższyć oszczędności wynikające z lekkości konstrukcji.

Standardy i regulacje prawne

Projektowanie dźwigarów stalowych w Polsce opiera się na Eurokodach (PN-EN 1993-1-1 dla stali, PN-EN 1991-1-3 dla śniegu, PN-EN 1991-1-4 dla wiatru) oraz normie wykonawczej PN-EN 1090-1 i 1090-2. Klasyfikacja ogniowa musi spełniać Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami obowiązującymi od 2021 r.).

Źródła danych: Polskie Normy PN-EN dostępne w systemie PKN (www.pkn.pl), Rozporządzenie w sprawie warunków technicznych (isap.sejm.gov.pl), mapy stref śniegowych i wiatrowych publikowane przez Instytut Techniki Budowlanej (www.itb.pl). Szczegółowe widełki cenowe pochodzą z analizy ogólnopolskich przetargów publicznych oraz raportów Sekocenbud z pierwszego kwartału 2024 roku.
