Budowa zaworu grzejnikowego: elementy i typy

Kiedy grzejnik nagle przestaje reagować na nastawę termostatu, a w domu robi się raz za gorąco, raz za zimno, frustracja narasta znasz to uczucie, gdy prosty element instalacji grzewczej psuje cały komfort. Zawór grzejnikowy, ten niepozorny strażnik temperatury, kryje w sobie kluczowe części: korpus kształtujący przepływ, wkładkę regulującą strumień wody i głowicę termostatyczną czuwającą nad precyzją. W tym artykule rozłożymy budowę zaworu na czynniki pierwsze, poznamy typy według figury korpusu, a potem zagłębimy się w zawory proste, kątowe, trójosiowe i czterodrogowe zrozumiesz, dlaczego każdy element ma znaczenie dla twojej instalacji.

• Elementy zaworu grzejnikowego
• Korpus zaworu grzejnikowego
• Wkładka zaworowa
• Głowica termostatyczna
• Typy według figury korpusu
• Zawory proste i kątowe
• Zawory trójosiowe i czterodrogowe
• Pytania i odpowiedzi: Budowa zaworu grzejnikowego

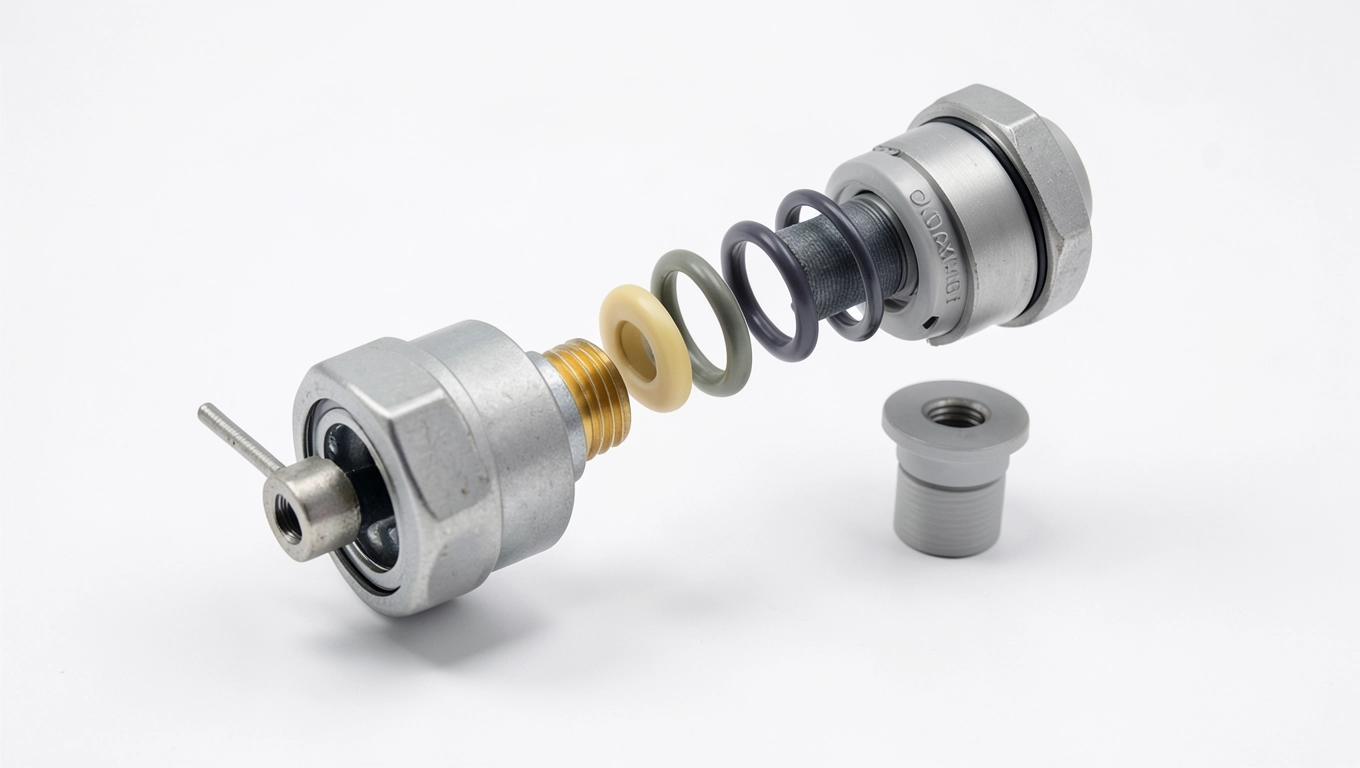

Elementy zaworu grzejnikowego

Zawór grzejnikowy składa się z trzech głównych elementów: korpusu, wkładki zaworowej i głowicy termostatycznej, które współpracują, by precyzyjnie kontrolować temperaturę w pomieszczeniu. Korpus stanowi solidną obudowę, przez którą przepływa medium grzewcze, wkładka blokuje lub dławi ten przepływ, a głowica reaguje na zmiany temperatury otoczenia. Ta konstrukcja pozwala na automatyczną regulację, minimalizując straty energii i zapewniając komfort termiczny. Bez zrozumienia tych części naprawa zaworu staje się loterią, ale po lekturze poczujesz ulgę, wiedząc, jak działa każdy detal.

Głowica termostatyczna, jako najbardziej widoczny element, zawiera czujnik reagujący na ciepło powietrza, co powoduje przesunięcie trzpienia i regulację wkładki. Wkładka zaworowa, ukryta w korpusie, zbudowana jest z precyzyjnych uszczelek i stożka, który całkowicie zamyka lub otwiera drogę dla wody. Korpus, wykonany z mosiądzu lub stali, musi wytrzymać ciśnienie do 10 barów i korozję. Te elementy razem tworzą system, który w instalacjach dwururowych utrzymuje stałą temperaturę grzejnika.

W zależności od typu instalacji, elementy zaworu dostosowują się do jednorurowych lub dwururowych systemów. W jednorurowych korpus zawiera obejście, umożliwiające ciągły obieg bez grzania pomieszczenia. Głowica z regulacją wstępną pozwala ustawić maksymalny przepływ, co zapobiega przegrzewaniu. Zawsze sprawdzaj kompatybilność tych części z istniejącą armaturą, by uniknąć kosztownych wymian.

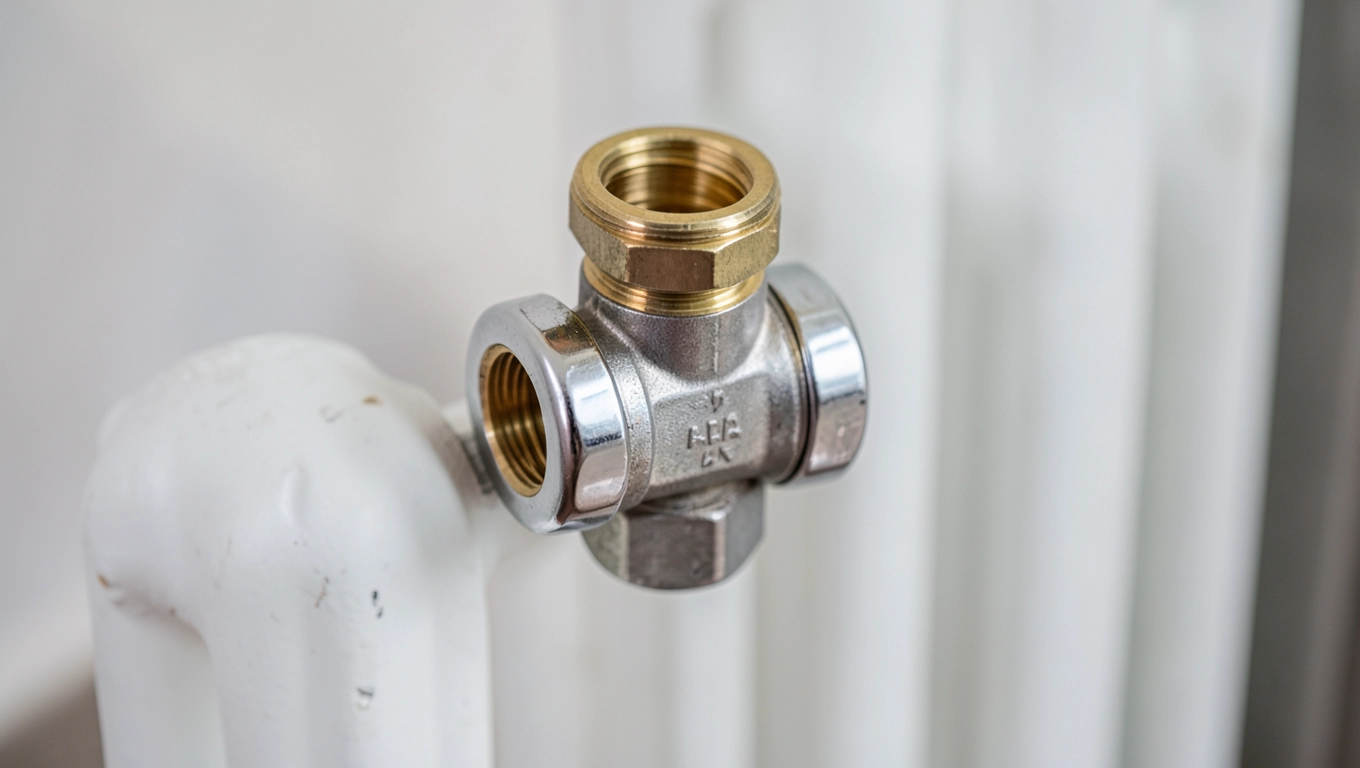

Korpus zaworu grzejnikowego

Korpus zaworu grzejnikowego to podstawa całej konstrukcji, formująca drogę dla medium grzewczego i określająca typ zaworu poprzez swoją figurę. Wykonany głównie z chromoniklowej mosiądzu, odporny na wysoką temperaturę i ciśnienie, posiada gwinty do podłączenia rur zasilających i powrotnych. Jego wewnętrzna geometria decyduje o oporze przepływu, co wpływa na efektywność grzejnika. Wybierając korpus, zwracaj uwagę na oznaczenia PN10 lub PN16, gwarantujące bezpieczeństwo w standardowych instalacjach.

Figura korpusu wyróżnia się jako prosta, kątowa czy trójosiowa, co dostosowuje zawór do pozycji grzejnika w pomieszczeniu. W korpusach kątowych prawa lub lewa zmiana kierunku przepływu o 90 stopni ułatwia montaż pod oknem. Materiał korpusu musi być wolny od ołowiu, zgodnie z normami sanitarnymi, by nie zanieczyszczać wody. Ta trwałość zapewnia wieloletnią eksploatację bez wycieków.

Materiały stosowane w korpusach

• Mosiądz chromoniklowy standard dla zaworów termostatycznych, odporny na korozję.
• Stal nierdzewna w zaworach wysokociśnieniowych, droższa, ale lżejsza.
• Tworzywa wzmocnione w nowoczesnych, niskotemperaturowych systemach.

Korpus zintegrowany z obejściem w zaworach jednorurowych pozwala na bypass, co jest kluczowe w starszych instalacjach. Ta funkcja zapobiega blokadzie obiegu, gdy grzejnik jest wyłączony.

Świeże badania z 2023 roku pokazują, że korpusy z mosiądzu o niskiej zawartości ołowiu zyskują na popularności ze względu na ekologię. Montaż korpusu wymaga precyzji, by uniknąć naprężeń w rurach.

Wkładka zaworowa

Wkładka zaworowa, serce regulacji zaworu grzejnikowego, kontroluje ilość medium dopływającego do grzejnika poprzez dławienie lub całkowite zamknięcie przepływu. Składa się z trzpienia, stożka uszczelniającego i sprężyny powrotnej, reagujących na sygnał z głowicy. Precyzyjna obróbka pozwala na regulację wstępną, ograniczającą maksymalny przepływ do 100%. Uszkodzenie wkładki powoduje nierównomierne grzanie, co frustruje użytkowników wymiana jest prosta i daje natychmiastową ulgę.

Wkładki dzielą się na typy z regulacją pojedynczą lub podwójną; podwójna umożliwia zarówno zamykanie, jak i precyzyjne dławienie. W instalacjach termostatycznych wkładka współpracuje z siłownikiem termicznym, powodując płynne ruchy. Materiały jak teflon i NBR zapewniają szczelność nawet po latach. Zawsze demontuj ją ostrożnie, by nie uszkodzić gwintów korpusu.

Etapy działania wkładki

1. Ogrzewanie powietrza powoduje rozszerzenie czujnika w głowicy.
2. Trzpień wciska stożek, dławiąc przepływ.
3. Sprężyna utrzymuje pozycję po ochłodzeniu.
4. Regulacja wstępna blokuje nadmiar wody.

Wkładki do zaworów kątowych mają wydłużony trzpień dla lepszego dopasowania. Nowe modele z 2024 roku integrują filtry antykamieniowe, przedłużając żywotność.

Wymiana wkładki samodzielnie oszczędza czas i pieniądze, pod warunkiem użycia kompatybilnych części. To element, który najszybciej zużywa się w twardej wodzie.

Głowica termostatyczna

Głowica termostatyczna na zaworze grzejnikowym to inteligentny czujnik temperatury, który automatycznie dostosowuje ciepło w pomieszczeniu do zadanej wartości. Zawiera płynny lub woskowy czynnik termorozprężny, rozszerzający się pod wpływem ciepła i wciskający tłoczek na trzpień wkładki. Zakres nastaw od 0 do 5 lub cyfrowy pozwala precyzyjnie ustawić 20-22°C. Bez niej regulacja ręczna powoduje wahania temperatury, co męczy domowników.

Typy głowic obejmują standardowe z pokrętłem, zdalne z kapilarą do 2 metrów i elektroniczne z wyświetlaczem. Czujnik w głowicy mierzy temperaturę powietrza, nie wody, co zapewnia komfort. Blokada nastawy chroni przed dziećmi lub przypadkowymi zmianami. W nowych budynkach głowice z regulacją adaptacyjną uczą się nawyków użytkownika.

Głowica termostatyczna całkowicie zamyka zawór przy osiągnięciu temperatury, oszczędzając do 20% energii. Wkładka współpracuje z nią płynnie, bez stuków. Wymaga kalibracji po montażu, by uniknąć histerezy.

Popularność typów głowic

Szczerość każe przyznać, że stara głowica może zawieść w wilgotnych pomieszczeniach wymień na wodoodporną dla spokoju. Ekspert z branży instalacyjnej podkreśla: „Głowica to mózg zaworu, bez niej system ślepnie”.

Typy według figury korpusu

Typy zaworów grzejnikowych według figury korpusu determinują ich zastosowanie w różnych konfiguracjach rur i pozycji grzejników. Figura prosta zapewnia liniowy przepływ, kątowa zmienia kierunek o 90°, trójosiowa oszczędza miejsce w narożnikach, a czterodrogowa integruje mieszanie strumieni. Ta klasyfikacja ułatwia dobór do instalacji jednorurowej lub dwururowej. Zrozumienie figur eliminuje błędy montażowe, dając pewność działania.

Zawory z regulacją termostatyczną dominują, ale ręczne pokrętła sprawdzają się w starych systemach. Figura korpusu wpływa na opór hydrauliczny prosta ma najmniejszy. W jednorurowych obejście w korpusie umożliwia ciągły obieg. Wybór figury zależy od dostępu do rur pod grzejnikiem.

• Figura prosta: do grzejników w linii rury.
• Kątowa prawa/lewa: standard podokienne.
• Trójosiowa: narożniki.
• Czterodrogowa: dwururowe z mieszaniem.

Aksjalne figury w zaworach z obejściem minimalizują potrzebę dodatkowego zaworu. Nowości 2025 roku to kompaktowe korpusy modułowe.

Zawory proste i kątowe

Zawory proste umożliwiają liniowy przepływ medium grzejnika, idealne do montażu poziomego lub pionowego w linii rury zasilającej. Korpus o figurze prostej redukuje opory, zwiększając efektywność grzewczą. Stosowane w grzejnikach kompaktowych lub panelowych, gdzie rury biegną prosto. Ta prostota ułatwia czyszczenie i wymianę wkładki, co docenią majsterkowicze.

Zawory kątowe prawej lub lewej figury zmieniają kierunek przepływu o 90 stopni, pasując do typowych podłączeń podokiennych. Lewa wersja montowana po lewej stronie grzejnika, prawa po prawej wybór zależy od układu rur. Wkładka w nich ma wydłużony trzpień dla głowicy. Głowica termostatyczna działa identycznie, regulując temperaturę pomieszczenia.

W instalacjach dwururowych kątowe zawory zapewniają separację zasilania i powrotu. Figura kątowa specjalna z obejściem integruje bypass. Te rozwiązania sprawdzają się w 80% domów.

Porównując proste i kątowe, pierwsze oszczędzają wodę dzięki mniejszym stratom ciśnienia. Montaż kątowego wymaga precyzyjnego poziomowania korpusu.

Zawory trójosiowe i czterodrogowe

Zawory trójosiowe, zwane narożnymi, pozwalają na montaż w ciasnych przestrzeniach narożników grzejników, z trzema gwintami pod kątem 90 stopni. Idealne do grzejników łazienkowych lub dekoracyjnych, minimalizują rurzenie. Korpus łączy zasilanie, powrót i obejście w jednym. Głowica termostatyczna precyzyjnie dławi przepływ, utrzymując stałą temperaturę.

Czterodrogowe zawory do ogrzewań dwururowych mieszają medium powrotne z zasilającym, stabilizując temperaturę grzejnika. Używane w grzejnikach z bocznym podłączeniem, zapobiegają kondensacji. Wkładka reguluje proporcje mieszania. Te zawory wymagają regulacji wstępnej dla równowagi hydraulicznej w systemie.

Porównanie zaworów trój- i czterodrogowych

W jednorurowych instalacjach trójosiowe z obejściem umożliwiają wyłączanie grzejnika bez zatrzymywania obiegu. Czterodrogowe dominują w nowych budynkach ze względu na efektywność.

Te zaawansowane figury korpusu podnoszą komfort, eliminując zimne strefy pod grzejnikami. Wybór właściwego typu to ulga na lata.

Pytania i odpowiedzi: Budowa zaworu grzejnikowego

• Jakie są podstawowe elementy budowy zaworu grzejnikowego?

  Zawór grzejnikowy składa się z korpusu, głowicy termostatycznej oraz wkładki zaworowej. Korpus określa figurę zaworu i kierunek przepływu medium grzewczego, głowica umożliwia regulację temperatury, a wkładka kontroluje przepływ.

• Na jakie typy dzielą się zawory grzejnikowe według figury korpusu?

  Zawory wyróżnia się według figury korpusu: prostą (przepływ liniowy), kątową prawą lub lewą (zmiana kierunku o 90°), trójosiową narożną (do narożników), zespoloną z obejściem (trzydrogowa) oraz czterodrogową.

• Jak klasyfikuje się zawory grzejnikowe według zasady działania?

  Zawory dzielą się na typy z regulacją ręczną oraz termostatyczną, w tym z termostatem na zaworze lub zdalnym. Regulacja może być pojedyncza (zamknij/otwórz) lub podwójna (z dławieniem przepływu).

• Czym różnią się zawory do instalacji jednorurowych od tych do dwururowych?

  Zawory do jednorurowych integrują korpus obejścia, umożliwiając ciągły obieg bez grzania. Do dwururowych stosuje się trój- lub czterodrogowe, mieszające medium powrotne z zasilaniem, np. w grzejnikach łazienkowych.
