Z czego składa się panel fotowoltaiczny? Poznaj każdą warstwę

Redakcja 2026-05-30 12:15 | Udostępnij:

Patrzysz na swój rachunek za prąd i zastanawiasz się, dlaczego coś, co teoretycznie spada w cenie, wciąż pochłania tyle gotówki. Instalacja fotowoltaiczna to nie magiczny czarny prostokąt na dachu to precyzyjnie zaprojektowany układ warstw, który zamienia światło słoneczne na prąd stały, a każda z tych warstw ma swoje dokładne zadanie. W tym artykule znajdziesz mapę tej technologii, która pozwoli Ci rozmawiać z dostawcami jak ktoś, kto naprawdę wie, za co płaci.

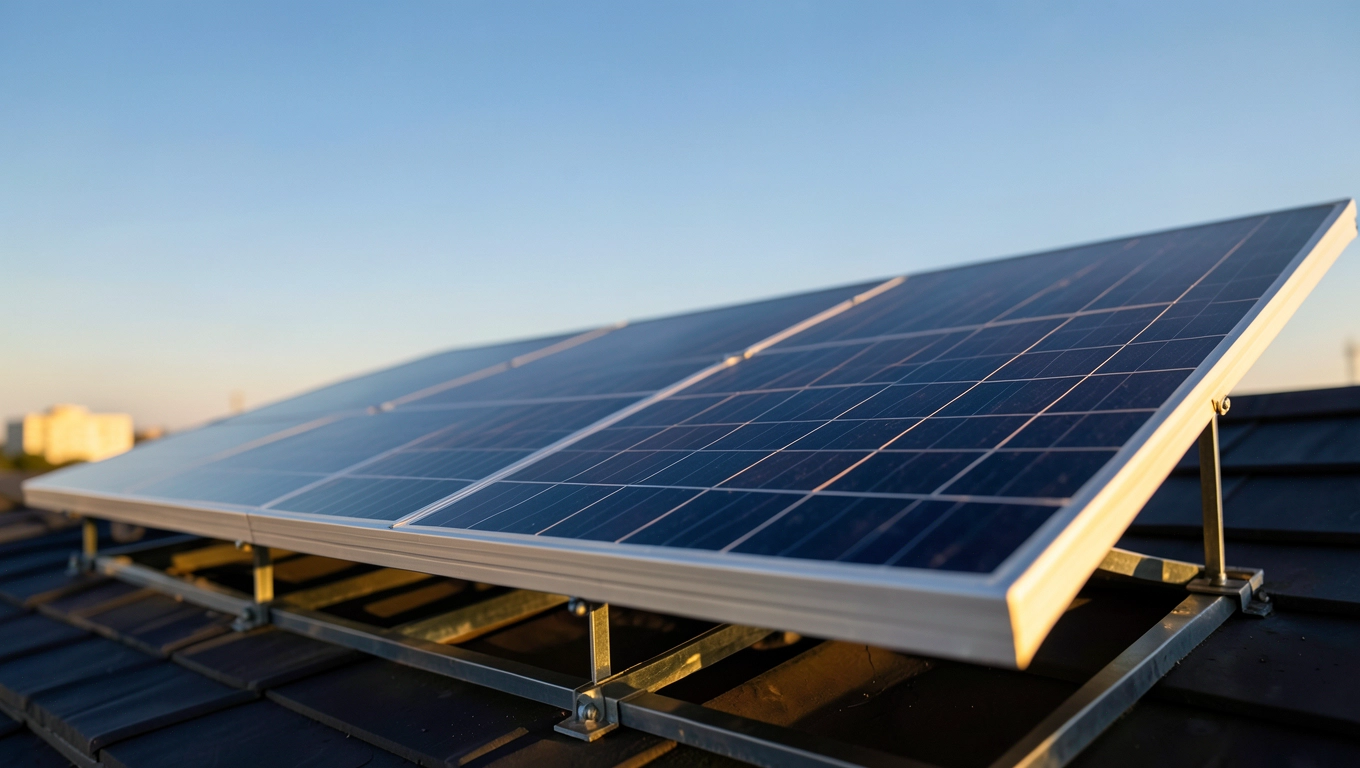

budowa panelu fotowoltaicznego

Z czego składa się każda warstwa modułu PV pełny przekrój

Moduł fotowoltaiczny przypomina kanapkę każdy plasterek ma swoje miejsce, a całość trzyma się razem dzięki precyzyjnej laminacji. Od zewnątrz widzisz szkło hartowane o grubości 3,2 mm, które wytrzymuje uderzenia gradu o średnicy do 25 mm przy prędkości 23 m/s. Normy IEC 61215 wymagają takich testów, zanim panel trafi na rynek, więc mróz, grad czy ptaki to dla współczesnych modułów pestki. Pod szkłem kryje się powłoka antyrefleksyjna bez niej strata na odbiciu sięgałaby 4% padającego światła, a z nią spada do 1-2%, co w skali roku oznacza różnicę kilkudziesięciu kilowatogodzin.

Kolejna warstwa to folia encapsulacyjna, najczęściej EVA (octan etylenu-octan winylu) o grubości 0,5 mm. Jej zadaniem jest sklejenie wszystkich elementów w jednolitą bryłę odporną na wilgoć i promieniowanie UV. Folię EVA dobiera się pod kątem stabilności termicznej tanie produkty żółkną po pięciu latach, droższe zachowują transparentność przez 25-30 lat. Pod spodem znajdziesz ogniwa fotowoltaiczne, o których szczegółach za chwilę, a całość zamyka warstwa backsheet, czyli folia ochronna od strony dachu. Produkcja backsheet opiera się na trzech głównych materiałach: PET (najtańszy, trwałość 10-15 lat), PVDF (lepsza odporność chemiczna) i FPA (fluorowany polimer, najtrwalszy, stosowany w modułach premium).

Rama aluminiowa otaczająca całą strukturę ma zazwyczaj 35-40 mm szerokości. Stosuje się tu aluminium 6005-T5 z anodowaniem lub malowaniem proszkowym obie metody chronią przed korozją, ale anodowanie tworzy warstwę tlenku aluminium o grubości 15-20 mikrometrów, co daje lepszą odporność na działanie soli i chemii budowlanej. Rama musi wytrzymać obciążenie śniegiem (nawet 5400 Pa w rejonach górskich) i siłę wiatru (2400-3600 Pa w zależności od strefy wiatrowej), więc jej sztywność to nie detal, lecz kwestia bezpieczeństwa konstrukcji.

Grubość szkła hartowanego 3,2 mm to standard branżowy, ale producenci premium oferują też wersje 2 mm (lżejsze, bardziej podatne na stłuczenie) oraz 4 mm (cięższe, stosowane w instalacjach naziemnych).

Ogniwa fotowoltaiczne serce każdego panelu słonecznego

Ogniwo fotowoltaiczne to płatek krzemowy o grubości 0,18-0,22 mm, który zamienia fotony na elektrony. Krzem wybrano nieprzypadkowo jego struktura pasmowa ma przerwę energetyczną (bandgap) równą 1,12 eV, co idealnie odpowiada widmu światła słonecznego. Kiedy foton o odpowiedniej energii trafia w atom krzemu, wybija elektron z jego pozycji, tworząc parę elektron-dziura. Pole elektryczne w złączu p-n kieruje elektron do obwodu zewnętrznego, a dziura w przeciwnym kierunku w ten sposób powstaje prąd stały. Cały proces nazywa się efektem fotowoltaicznym i zachodzi w ułamku mikrosekundy.

Współczesny rynek zdominowały trzy główne technologie ogniw. PERC (Passivated Emitter and Rear Cell) dodaje do standardowego ogniwa monokrystalicznego warstwę dielektryczną na tylnej stronie, która odbija niewchłonięte fotony z powrotem do krzemu. Rozwiązanie proste, ale skuteczne sprawność produkcyjna sięga 22-24%, a degradacja roczna wynosi 0,3-0,4%. TOPCon (Tunnel Oxide Passivated Contact) idzie dalej, tworząc kontakt pasywizowany przez ultra-cienką warstwę SiO₂ (1-2 nm) pokrytą polikrystalicznym krzemem. Ta technologia oferuje sprawność 24-26% i niższą degradację termiczną, co przekłada się na gwarancję mocy na poziomie 87% po 30 latach.

HJT (Heterojunction Technology) łączy monokrystaliczny rdzeń z cienkimi warstwami amorficznego krzemu po obu stronach. Efekt? Rekordowe sprawności produkcyjne 25-27%, degradacja na poziomie zaledwie 0,2% rocznie i doskonała wydajność w wysokich temperaturach. Minus? Koszty produkcji wciąż wyższe o 15-20% wobec TOPCon, więc HJT znajdziesz głównie w segmentach premium i instalacjach off-grid, gdzie liczy się każdy wat powierzchni. Krzem polikrystaliczny, niegdyś dominujący na rynku, stopniowo odchodzi do lamusa jego sprawność produkcyjna 17-18% nie pozwala już konkurować z monokryształem, choć nadal spotkasz go w najtańszych modułach importowanych z Azji.

Technologia Sprawność produkcyjna Degradacja roczna Gwarancja mocy Udział w rynku 2026
Polikrystaliczny 17-18% 0,5-0,7% 25 lat / 80% <5%
Monokrystaliczny 20-22% 0,4-0,5% 25 lat / 80% 5%
PERC 22-24% 0,3-0,4% 25 lat / 85% 65%
TOPCon 24-26% 0,3% 25-30 lat / 87% 20%
HJT 25-27% 0,2% 25-30 lat / 90% 5%

Elementy elektryczne panelu fotowoltaicznego i ich funkcje

Skrzynka przyłączeniowa (junction box) montowana z tyłu modułu to najmniejszy, ale krytyczny element elektryczny. Znajdziesz w niej diody bypass oraz złącza MC4, które łączą panel z okablowaniem stringa. Stopień ochrony IP67 oznacza pyłoszczelność i odporność na zanurzenie na 30 minut w wodzie na głębokość 1 metra wystarczy do deszczu i wilgoci, ale nie do zalania. Producenci premium stosują IP68, gdzie dodatkowa żywica epoksydowa uszczelnia całą skrzynkę przed wodą i kondensacją przez dekady.

Dioda bypass to najmniej sexy element instalacji, ale bez niej jeden zacieniony fragment panelu mógłby zablokować cały string. Kiedy ogniwo zostanie zacienione, jego rezystancja rośnie dramatycznie prąd z pozostałych ogniw zamiast płynąć przez obwód, zamienia się w ciepło. Dioda bypass (umieszczana zazwyczaj 1 na 1/3 lub 1/2 stringa) tworzy alternatywną ścieżkę dla prądu, omijając zacienione ogniwo. Nowoczesne skrzynki mają diody Schottky\\\\\\\\\\\\\'ego lub Infineon, które aktywują się przy spadku napięcia o 0,5-0,7V.

Okablowanie wewnętrzne to linki srebrne lub miedziane o przekroju 0,9-1 mm², które łączą ogniwa w stringi, a stringi z skrzynką przyłączeniową. Ich rezystancja (typowo 0,005-0,01 Ω) wpływa na straty mocy przy prądzie 10A różnica 0,005 Ω oznacza stratę 0,5W na każdym połączeniu. Stąd producenci optymalizują ścieżki, by minimalizować liczbę połączeń i długość trasy. Od skrzynki do next panelu prowadzą przewody z izolacją XLPE o odporności UV, typowo w kolorze czarnym dla dyskrecji estetycznej.

Na co zwrócić uwagę w budowie panelu przy zakupie w 2026

Karta produktowa modułu kryje pułapki dla niewprawionego oka. Deklarowana moc nominalna (np. 400W) mierzy się w warunkach STC (Standard Test Conditions: 1000 W/m², 25°C, AM1.5), ale realne warunki pracy zawsze odbiegają od laboratorium. Kluczowy parametr to współczynnik temperaturowy mocy, wyrażany w %/°C typowo -0,35 do -0,40%/°C. Oznacza to, że przy temperaturze ogniwa 45°C (standardowa praca latem) panel 400W traci około 8% mocy, czyli pracuje realnie na poziomie 368W. Im niższy współczynnik, tym lepiej TOPCon i HJT mają wartości bliższe -0,30%/°C.

Tolerancja mocy (+/-3% do +/-5%) określa, jak bardzo rzeczywista moc może odbiegać od deklarowanej. Producent gwarantuje, że każdy panel mieści się w tym przedziale dodatnia tolerancja (+3%) oznacza, że możesz dostać panel faktycznie mocniejszy niż kupujesz, co jest miłym bonusem. Warto też zwrócić uwagę na certyfikaty: IEC 61215 (trwałość konstrukcji i odporność na warunki atmosferyczne), IEC 61730 (bezpieczeństwo elektryczne) i IEC 61853 (wydajność w różnych warunkach oświetlenia i temperatury). Bez tych norm panel nie powinien pojawić się na europejskim rynku, ale niestety import z Azji czasem omija oficjalne kanały.

Panele bifacjalne zyskują 5-25% mocy dodatkowej dzięki absorpcji światła odbitego od podłoża (albedo). Efekt zależy od powierzchni biały dach daje 10-15% zysku, jasny żwir 15-20%, a specjalne powłoki refleksyjne nawet 25%. Rama w panelach bifacjalnych jest często bezramowa lub aluminiowa z certyfikatem odporności na korozję, bo szkło od strony tylnej jest bardziej narażone na uderzenia podczas montażu. Technologia half-cut (cięcie ogniw na pół) redukuje straty mocy przy częściowym zacienieniu każde półogniwo pracuje niezależnie, więc zacienienie 1/6 modułu nie eliminuje całej mocy, jak w przypadku ogniw pełnowymiarowych.

Przy zakupie sprawdź, czy producent podaje moc przy NOCT (Nominal Operating Cell Temperature) to bardziej realistyczne warunki pracy (800 W/m², 20°C ambient, wiatr 1 m/s). Różnica między STC a NOCT może wynosić 15-20% na korzyść tej drugiej wartości.

Parametr Wartość minimalna Wartość polecana
Współczynnik temperaturowy < -0,40%/°C < -0,33%/°C
Tolerancja mocy +/- 3% +3% (tylko dodatnia)
Gwarancja produktowa 10 lat 12-15 lat
Gwarancja mocy 25 lat / 80% 30 lat / 87%
IP skrzynki przyłączeniowej IP67 IP68
Certyfikaty IEC 61215 + IEC 61730 + IEC 61853 + IEC 62716

Moduły dual-glass (szkło-szkło) zastępują folię backsheet drugą taflą szkła hartowanego. Konstrukcja eliminuje ryzyko degradacji hydrofobowej, co przekłada się na żywotność 30-40 lat zamiast klasycznych 25-30. Waga rośnie o 2-3 kg na panel, ale sztywność strukturalna pozwala na dłuższe stringi bez dodatkowych wsporów. Technologia G12 (ogniwa 210 mm) oferuje większą powierzchnię czynną na panel, co obniża koszty montażu przy dużych instalacjach w 2026 roku zajmuje już 15% rynku modułów.
